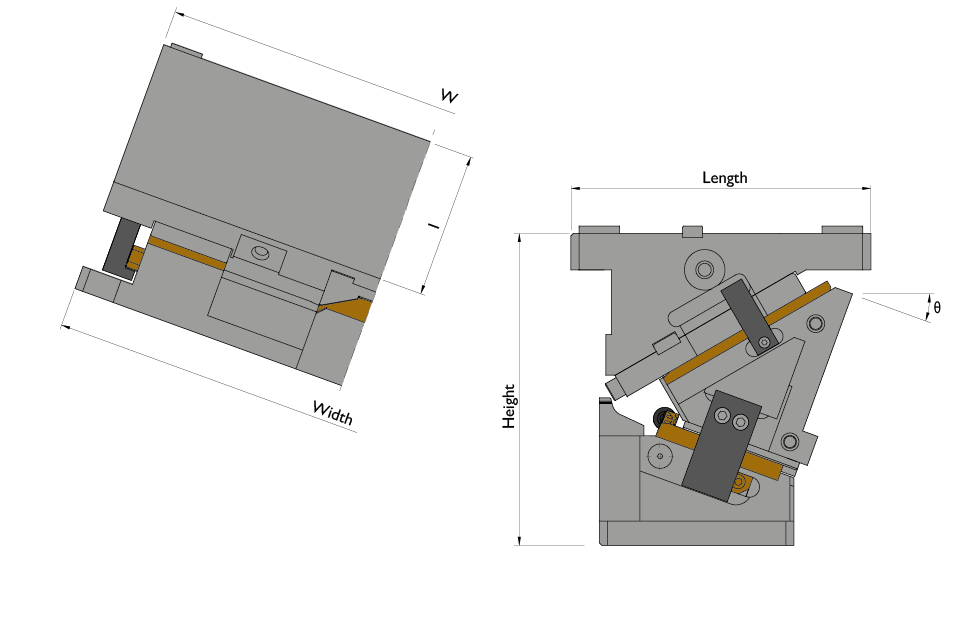

Order No. W
(mm)		 θ
(º)		 Stroke
(mm)		 Working force
(Tnf)		 Spring force
(kgf)		 I
(mm)		 Width
(mm)		 Height
(mm)		 Length
(mm)		 PDF 3D
CACL-500-00 500 0 38.6 32 2200 180 500 385 370
CACL-500-05 500 5 42.6 32 2200 180 500 385 370
CACL-500-10 500 10 46.7 32 2200 180 500 385 370
CACL-500-15 500 15 50.9 32 2200 180 500 385 370
CACL-500-20 500 20 55.3 32 2200 180 500 385 370
CACL-500-25 500 25 60 32 2200 180 500 385 370
CACL-500-30 500 30 65.1 32 2200 180 500 385 370
CACL-500-35 500 35 70.8 32 2200 180 500 385 385
CACL-500-40 500 40 77.1 32 2200 180 500 385 400
CACL-500-45 500 45 84.5 32 2200 180 500 385 410
CACL-500-50 500 50 93.3 32 2200 180 500 385 430
CACL-500-55 500 55 104.6 32 2200 180 500 385 430
CACL-500-60 500 60 120 32 2200 180 500 385 438.77
CACL-600-00 600 0 38.6 32 2200 180 600 385 370
CACL-600-05 600 5 42.6 32 2200 180 600 385 370
CACL-600-10 600 10 46.7 32 2200 180 600 385 370
CACL-600-15 600 15 50.9 32 2200 180 600 385 370
CACL-600-20 600 20 55.3 32 2200 180 600 385 370
CACL-600-25 600 25 60 32 2200 180 600 385 370
CACL-600-30 600 30 65.1 32 2200 180 600 385 370
CACL-600-35 600 35 70.8 32 2200 180 600 385 385
CACL-600-40 600 40 77.1 32 2200 180 600 385 400
CACL-600-45 600 45 84.5 32 2200 180 600 385 410
CACL-600-50 600 50 93.3 32 2200 180 600 385 430
CACL-600-55 600 55 104.6 32 2200 180 600 385 430
CACL-600-60 600 60 120 32 2200 180 600 385 438.77
CACL-700-00 700 0 38.6 48 3300 180 700 385 370
CACL-700-05 700 5 42.6 48 3300 180 700 385 370
CACL-700-10 700 10 46.7 48 3300 180 700 385 370
CACL-700-15 700 15 50.9 48 3300 180 700 385 370
CACL-700-20 700 20 55.3 48 3300 180 700 385 370
CACL-700-25 700 25 60 48 3300 180 700 385 370
CACL-700-30 700 30 65.1 48 3300 180 700 385 370
CACL-700-35 700 35 70.8 48 3300 180 700 385 385
CACL-700-40 700 40 77.1 48 3300 180 700 385 400
CACL-700-45 700 45 84.5 48 3300 180 700 385 410
CACL-700-50 700 50 93.3 48 3300 180 700 385 430
CACL-700-55 700 55 104.6 48 3300 180 700 385 430
CACL-700-60 700 60 120 48 3300 180 700 385 438.77
CACL-800-00 800 0 38.6 48 3300 180 800 385 370
CACL-800-05 800 5 42.6 48 3300 180 800 385 370
CACL-800-10 800 10 46.7 48 3300 180 800 385 370
CACL-800-15 800 15 50.9 48 3300 180 800 385 370
CACL-800-20 800 20 55.3 48 3300 180 800 385 370
CACL-800-25 800 25 60 48 3300 180 800 385 370
CACL-800-30 800 30 65.1 48 3300 180 800 385 370
CACL-800-35 800 35 70.8 48 3300 180 800 385 385
CACL-800-40 800 40 77.1 48 3300 180 800 385 400
CACL-800-45 800 45 84.5 48 3300 180 800 385 410
CACL-800-50 800 50 93.3 48 3300 180 800 385 430
CACL-800-55 800 55 104.6 48 3300 180 800 385 430
CACL-800-60 800 60 120 48 3300 180 800 385 438.77
CACL-900-00 900 0 38.6 64 4400 180 900 385 370
CACL-900-05 900 5 42.6 64 4400 180 900 385 370
CACL-900-10 900 10 46.7 64 4400 180 900 385 370
CACL-900-15 900 15 50.9 64 4400 180 900 385 370
CACL-900-20 900 20 55.3 64 4400 180 900 385 370
CACL-900-25 900 25 60 64 4400 180 900 385 370
CACL-900-30 900 30 65.1 64 4400 180 900 385 370
CACL-900-35 900 35 70.8 64 4400 180 900 385 385
CACL-900-40 900 40 77.1 64 4400 180 900 385 400
CACL-900-45 900 45 84.5 64 4400 180 900 385 410
CACL-900-50 900 50 93.3 64 4400 180 900 385 430
CACL-900-55 900 55 104.6 64 4400 180 900 385 430
CACL-900-60 900 60 120 64 4400 180 900 385 438.77
CACL-1000-00 1000 0 38.6 64 4400 180 1000 385 370
CACL-1000-05 1000 5 42.6 64 4400 180 1000 385 370
CACL-1000-10 1000 10 46.7 64 4400 180 1000 385 370
CACL-1000-15 1000 15 50.9 64 4400 180 1000 385 370
CACL-1000-20 1000 20 55.3 64 4400 180 1000 385 370
CACL-1000-25 1000 25 60 64 4400 180 1000 385 370
CACL-1000-30 1000 30 65.1 64 4400 180 1000 385 370
CACL-1000-35 1000 35 70.8 64 4400 180 1000 385 385
CACL-1000-40 1000 40 77.1 64 4400 180 1000 385 400
CACL-1000-45 1000 45 84.5 64 4400 180 1000 385 410
CACL-1000-50 1000 50 93.3 64 4400 180 1000 385 430
CACL-1000-55 1000 55 104.6 64 4400 180 1000 385 430
CACL-1000-60 1000 60 120 64 4400 180 1000 385 438.77
