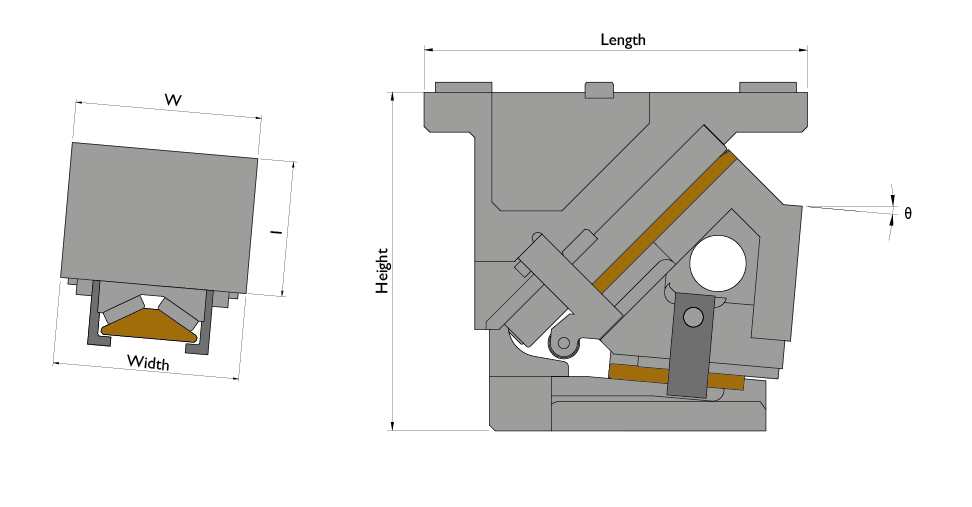

Order No. W
(mm)		 θ
(º)		 Stroke
(mm)		 Working force
(Tnf)		 Spring force
(kgf)		 I
(mm)		 Width
(mm)		 Height
(mm)		 Length
(mm)		 PDF 3D
CACN-70-00 70 0 19.3 10 280 75 70 225 252
CACN-70-05 70 5 21.3 10 280 75 70 225 242
CACN-70-10 70 10 23.3 10 280 75 70 225 240
CACN-70-15 70 15 25.4 10 280 75 70 225 240
CACN-70-20 70 20 27.6 10 280 75 70 225 240
CACN-70-25 70 25 30 10 280 75 70 225 240
CACN-70-30 70 30 32.6 10 280 75 70 225 240
CACN-70-35 70 35 35.4 10 280 75 70 225 240
CACN-70-40 70 40 38.6 10 280 75 70 225 240
CACN-70-45 70 45 42.3 10 280 75 70 225 242
CACN-70-50 70 50 46.7 10 280 75 70 225 261
CACN-70-55 70 55 43.6 10 280 75 70 225 263
CACN-70-60 70 60 50 10 280 75 70 225 275
CACN-80-00 80 0 32.1 17 280 75 80 275 305
CACN-80-05 80 5 35.5 17 280 75 80 275 295
CACN-80-10 80 10 38.9 17 280 75 80 275 280
CACN-80-15 80 15 42.4 17 280 75 80 275 280.48
CACN-80-20 80 20 46.1 17 280 75 80 275 276.16
CACN-80-25 80 25 50 17 280 75 80 275 271.47
CACN-80-30 80 30 54.3 17 280 75 80 275 270
CACN-80-35 80 35 59 17 280 75 80 275 270
CACN-80-40 80 40 64.3 17 280 75 80 275 270
CACN-80-45 80 45 70.4 17 280 75 80 275 270
CACN-80-50 80 50 77.8 17 280 75 80 275 270
CACN-80-55 80 55 78.5 17 280 75 80 275 270
CACN-80-60 80 60 80 17 280 75 80 275 270
CACN-165-00 165 0 32.1 30 540 120 165 300 340
CACN-165-05 165 5 35.5 30 540 120 165 300 340
CACN-165-10 165 10 38.9 30 540 120 165 300 340
CACN-165-15 165 15 42.4 30 540 120 165 300 340
CACN-165-20 165 20 46.1 30 540 120 165 300 340
CACN-165-25 165 25 50 30 540 120 165 300 340
CACN-165-30 165 30 54.3 30 540 120 165 300 340
CACN-165-35 165 35 59 30 540 120 165 300 340
CACN-165-40 165 40 64.3 30 540 120 165 300 350
CACN-165-45 165 45 70.4 30 540 120 165 300 365
CACN-165-50 165 50 77.8 30 540 120 165 300 355
CACN-165-55 165 55 87.2 30 540 125 165 300 372
CACN-165-60 165 60 100 30 540 125 165 300 385
CACN-200-00 200 0 32.1 36 710 120 200 300 340
CACN-200-05 200 5 35.5 36 710 120 200 300 340
CACN-200-10 200 10 38.9 36 710 120 200 300 340
CACN-200-15 200 15 42.4 36 710 120 200 300 340
CACN-200-20 200 20 46.1 36 710 120 200 300 340
CACN-200-25 200 25 50 36 456 120 200 300 340
CACN-200-30 200 30 54.3 36 710 120 200 300 340
CACN-200-35 200 35 59 36 710 120 200 300 340
CACN-200-40 200 40 64.3 36 710 120 200 300 350
CACN-200-45 200 45 70.4 36 710 120 200 300 365
CACN-200-50 200 50 77.8 36 710 120 200 300 355
CACN-200-55 200 55 87.2 36 710 120 200 300 372
CACN-200-60 200 60 100 36 710 120 200 300 385
CACN-300-00 300 0 38.6 46 1420 160 300 375 328
CACN-300-05 300 5 42.6 46 1420 160 300 375 320
CACN-300-10 300 10 46.7 46 1420 160 300 375 324.13
CACN-300-15 300 15 50.9 46 1420 160 300 375 325.82
CACN-300-20 300 20 55.3 46 1420 160 300 375 327.08
CACN-300-25 300 25 60 46 1420 160 300 375 334.71
CACN-300-30 300 30 65.1 46 1420 160 300 375 327.83
CACN-300-35 300 35 70.8 46 1420 160 300 375 334.51
CACN-300-40 300 40 77.1 46 1420 160 300 375 330.46
CACN-300-45 300 45 84.5 46 1420 160 300 375 347.84
CACN-300-50 300 50 79.3 46 1420 160 300 375 355
CACN-300-55 300 55 88.9 46 1420 160 300 375 405
CACN-300-60 300 60 102 46 1420 160 300 375 405
CACN-400-00 400 0 38.6 46 1420 160 400 375 328
CACN-400-05 400 5 42.6 46 1420 160 400 375 320
CACN-400-10 400 10 46.7 46 1420 160 400 375 324.13
CACN-400-15 400 15 50.9 46 1420 160 400 375 325.82
CACN-400-20 400 20 55.3 46 1420 160 400 375 327.08
CACN-400-25 400 25 60 46 1420 160 400 375 334.71
CACN-400-30 400 30 65.1 46 1420 160 400 375 327.83
CACN-400-35 400 35 70.8 46 1420 160 400 375 334.51
CACN-400-40 400 40 77.1 46 1420 160 400 375 330.46
CACN-400-45 400 45 84.5 46 1420 160 400 375 347.84
CACN-400-50 400 50 79.3 46 1420 160 400 375 355
CACN-400-55 400 55 88.9 46 1420 160 400 375 405
CACN-400-60 400 60 102 46 1420 160 400 375 405
