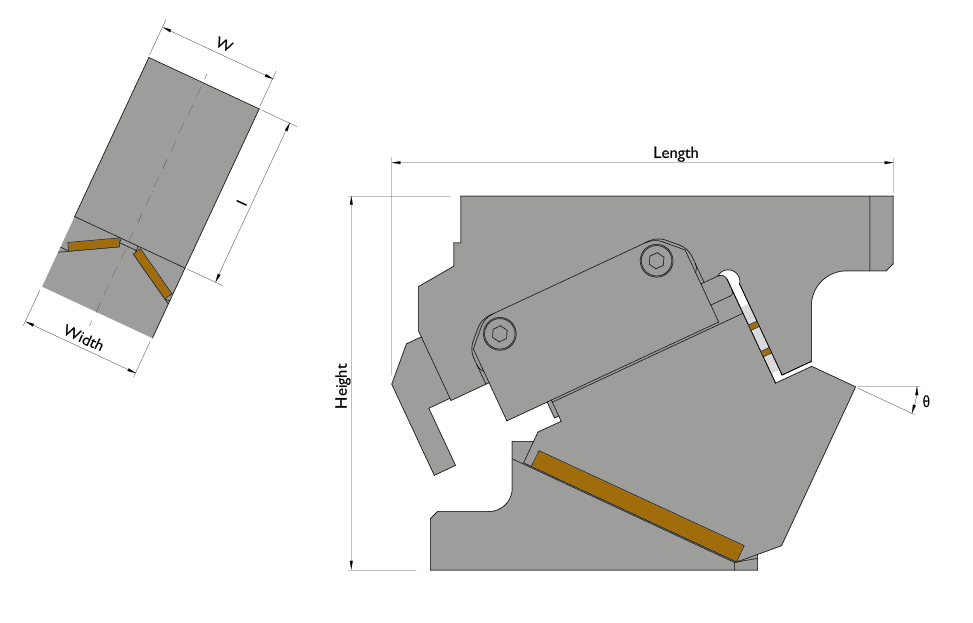

Order No. W
(mm)		 θ
(º)		 Stroke
(mm)		 Working force
(Tnf)		 Spring force
(kgf)		 I
(mm)		 Width
(mm)		 Height
(mm)		 Length
(mm)		 PDF 3D
CACSA-52-00 52 0 30.2 3 - 6 317 75 52 160 196.5
CACSA-52-05 52 5 33.4 3 - 6 317 75 52 160 199.35
CACSA-52-10 52 10 36.6 3 - 6 317 75 52 160 206.41
CACSA-52-15 52 15 39.9 3 - 6 317 75 52 160 210.48
CACSA-52-20 52 20 43.3 3 - 6 317 75 52 160 212.07
CACSA-52-25 52 25 47 3 - 6 317 75 52 160 213.68
CACSA-52-30 52 30 51 3 - 6 317 75 52 160 215.31
CACSA-52-35 52 35 55.4 3 - 6 317 75 52 160 215.99
CACSA-52-40 52 40 60.4 3 - 6 317 75 52 160 212.24
CACSA-52-45 52 45 66.2 3 - 6 317 75 52 160 213.57
CACSA-52-50 52 50 73.1 3 - 6 317 75 52 160 205
CACSA-52-55 52 55 64.5 3 - 6 317 75 52 160 215
CACSA-52-60 52 60 54 3 - 6 317 75 52 160 200
