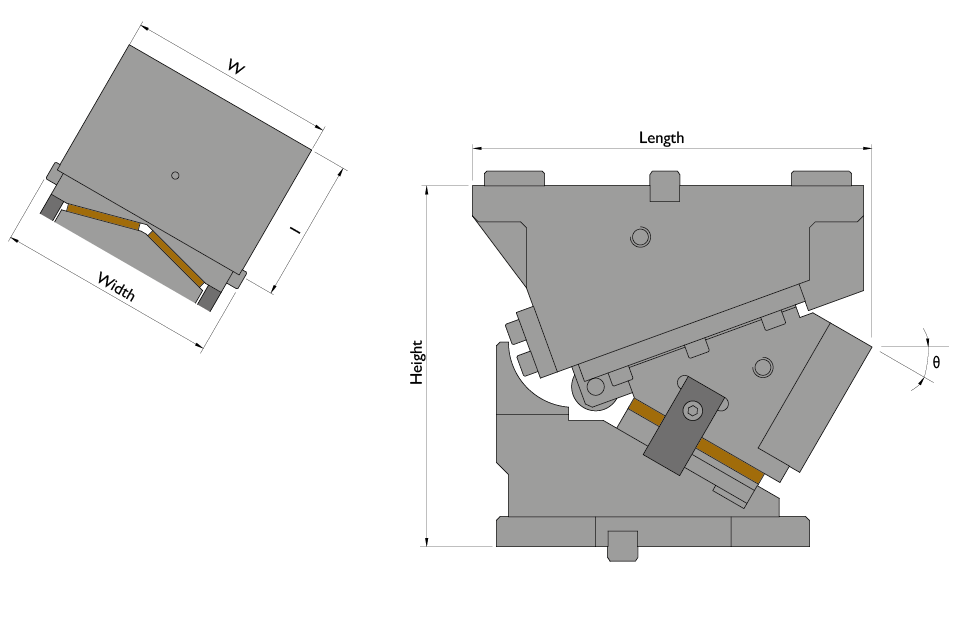

Order No. W
(mm)		 θ
(º)		 Stroke
(mm)		 Working force
(Tnf)		 Spring force
(kgf)		 I
(mm)		 Width
(mm)		 Height
(mm)		 Length
(mm)		 PDF 3D
CACN-F-50-00 50 0 26 9 280 80 70 225 290
CACN-F-50-05 50 5 28 9 280 80 70 225 290
CACN-F-50-10 50 10 31 9 280 80 70 225 290
CACN-F-50-15 50 15 34 9 280 80 70 225 290
CACN-F-50-20 50 20 37 9 280 80 70 225 290
CACN-F-50-25 50 25 40 9 280 80 70 225 290
CACN-F-50-30 50 30 43 9 280 80 70 225 290
CACN-F-50-35 50 35 47 9 280 80 70 225 290
CACN-F-50-40 50 40 51 9 280 80 70 225 290
CACN-F-50-45 50 45 56 9 280 80 70 225 290
CACN-F-50-50 50 50 62 9 280 80 70 225 290
CACN-F-50-55 50 55 70 9 280 80 70 225 290
CACN-F-50-60 50 60 60 9 280 80 70 225 295
CACN-F-75-00 75 0 32 15 560 100 97 275 320
CACN-F-75-05 75 5 35 15 560 100 97 275 320
CACN-F-75-10 75 10 39 15 560 100 97 275 320
CACN-F-75-15 75 15 42 15 560 100 97 275 320
CACN-F-75-20 75 20 46 15 560 100 97 275 320
CACN-F-75-25 75 25 50 15 560 100 97 275 320
CACN-F-75-30 75 30 54 15 560 100 97 275 320
CACN-F-75-35 75 35 59 15 560 100 97 275 320
CACN-F-75-40 75 40 64 15 560 100 97 275 320
CACN-F-75-45 75 45 70 15 560 100 97 275 320
CACN-F-75-50 75 50 78 15 560 100 97 275 320
CACN-F-75-55 75 55 70 15 560 100 97 275 320
CACN-F-75-60 75 60 80 15 560 100 97 275 334
CACN-F-150-00 150 0 32 18 560 120 165 300 341
CACN-F-150-05 150 5 35 18 560 120 165 300 330.08
CACN-F-150-10 150 10 39 18 560 120 165 300 329.2
CACN-F-150-15 150 15 42 18 560 120 165 300 334.82
CACN-F-150-20 150 20 46 18 560 120 165 300 333.88
CACN-F-150-25 150 25 50 18 560 120 165 300 331.32
CACN-F-150-30 150 30 54 18 560 120 165 300 332.11
CACN-F-150-35 150 35 59 18 560 120 165 300 330.69
CACN-F-150-40 150 40 64 18 560 120 165 300 329.02
CACN-F-150-45 150 45 70 18 560 120 165 300 359.55
CACN-F-150-50 150 50 78 18 560 120 165 300 327.74
CACN-F-150-55 150 55 87 18 560 120 165 300 239.05
CACN-F-150-60 150 60 100 18 560 120 165 300 336.45
CACN-F-200-00 200 0 32 27 1120 120 235 300 341
CACN-F-200-05 200 5 35 27 1120 120 235 300 330.08
CACN-F-200-10 200 10 39 27 1120 120 235 300 329.2
CACN-F-200-15 200 15 42 27 1120 120 235 300 334.82
CACN-F-200-20 200 20 46 27 1120 120 235 300 333.88
CACN-F-200-25 200 25 50 27 1120 120 235 300 331.32
CACN-F-200-30 200 30 54 27 1120 120 235 300 332.11
CACN-F-200-35 200 35 59 27 1120 120 235 300 330.69
CACN-F-200-40 200 40 64 27 1120 120 235 300 329.02
CACN-F-200-45 200 45 70 27 1120 120 235 300 359.55
CACN-F-200-50 200 50 78 27 1120 120 235 300 327.74
CACN-F-200-55 200 55 87 27 1120 120 235 300 329.05
CACN-F-200-60 200 60 100 27 1120 120 235 300 342
CACN-F-300-00 300 0 38 40 1680 155 330 375 413
CACN-F-300-05 300 5 42 40 1680 155 330 375 393.39
CACN-F-300-10 300 10 46 40 1680 155 330 375 390.81
CACN-F-300-15 300 15 51 40 1680 155 330 375 388.2
CACN-F-300-20 300 20 55 40 1680 155 330 375 385.51
CACN-F-300-25 300 25 50 40 1680 155 330 375 372.66
CACN-F-300-30 300 30 54 40 1680 155 330 375 369.61
CACN-F-300-35 300 35 59 40 1680 155 330 375 367.79
CACN-F-300-40 300 40 64 40 1680 155 330 375 365.66
CACN-F-300-45 300 45 70 40 1680 155 330 375 363.15
CACN-F-300-50 300 50 78 40 1680 155 330 375 386
CACN-F-300-55 300 55 87 40 1680 155 330 375 413.5
CACN-F-300-60 300 60 100 40 1680 155 330 375 421
